ISO ^DZ – für die Zentrallüftung

Produktdetails

ISO^DZ ist eine Weiterentwicklung des bewährten Komplettsystems ISO^NB und wurde speziell als Dachdurchführung für z. B.: Zentrallüftung, KWL-Anlagen o. ä. auf dem Flachdach entwickelt.

Eigenschaften

ISO^DZ mit einer Flanschauflage von 120 mm oder wahlweise mit individuellem Folien-Flansch
Indach-Element (IDE) in den Höhen: 200, 300 und 400 mm mit einer nicht brennbaren Isolierung (BK: A1)
Die Adapter sind werkseitig moniert und dienen als Anschluss für das WFR. Sie sind mit einer Lippendichtung ausgestattet

Nennweiten

DN 100, 125, 160, 200 und 250

Artikelnummern

Artikel	Artikelnummer
DN 100
ISO^DZ Aufdach-Element mit Klebeflansch aus Alu	810310000
ISO^DZ Aufdach-Element mit Folienflansch mit PIB Rhepanol f	810310117
ISO^DZ Aufdach-Element mit Folienflansch PIB Rhepanol h	810310118
ISO^DZ Aufdach-Element mit Folienflansch Tectofin R	810310188
ISO^DZ Aufdach-Element mit Folienflansch Wolfin IB	810310189
ISO^DZ Aufdach-Element mit Folienflansch mit EVA, VAEPlan	810310191
ISO^DZ Aufdach-Element mit Folienflansch mit PVC, Rhenofol	810310192
ISO^DZ Aufdach-Element mit Folienflansch mit FPO, Flagon	810310193
ISO^DZ Aufdach-Element mit Folienflansch mit EVA, Evalon	810310194
ISO^DZ Aufdach-Element mit Folienflansch mit FPO, Thermoplan	810310195
ISO^DZ Aufdach-Element mit Folienflansch mit PVC, Sikaplan	810310196
ISO^DZ Aufdach-Element mit Folienflansch mit FPO, Sarnafil	810310197
ISO^DZ Aufdach-Element mit Folienflansch mit EPDM, Novoproof	810310198
ISO^NB Indach-Element H=200	822010010
ISO^NB Indach-Element H=300	823010010
ISO^NB Indach-Element H=400	824010010

DN 125
ISO^DZ Aufdach-Element mit Klebeflansch aus Alu	810312500
ISO^DZ Aufdach-Element mit Folienflansch mit PIB Rhepanol f	810312117
ISO^DZ Aufdach-Element mit Folienflansch PIB Rhepanol h	810312118
ISO^DZ Aufdach-Element mit Folienflansch Tectofin R	810312188
ISO^DZ Aufdach-Element mit Folienflansch Wolfin IB	810312189
ISO^DZ Aufdach-Element mit Folienflansch mit EVA, VAEPlan	810312191
ISO^DZ Aufdach-Element mit Folienflansch mit PVC, Rhenofol	810312192
ISO^DZ Aufdach-Element mit Folienflansch mit FPO, Flagon	810312193
ISO^DZ Aufdach-Element mit Folienflansch mit EVA, Evalon	810312194
ISO^DZ Aufdach-Element mit Folienflansch mit FPO, Thermoplan	810312195
ISO^DZ Aufdach-Element mit Folienflansch mit PVC, Sikaplan	810312196
ISO^DZ Aufdach-Element mit Folienflansch mit FPO, Sarnafil	810312197
ISO^DZ Aufdach-Element mit Folienflansch mit EPDM, Novoproof	810312198
ISO^NB Indach-Element H=200	822012510
ISO^NB Indach-Element H=300	823012510
ISO^NB Indach-Element H=400	824012510

DN 160
ISO^DZ Aufdach-Element mit Klebeflansch aus Alu	810316000
ISO^DZ Aufdach-Element mit Folienflansch mit PIB Rhepanol f	810316117
ISO^DZ Aufdach-Element mit Folienflansch PIB Rhepanol h	810316118
ISO^DZ Aufdach-Element mit Folienflansch Tectofin R	810316188
ISO^DZ Aufdach-Element mit Folienflansch Wolfin IB	810316189
ISO^DZ Aufdach-Element mit Folienflansch mit EVA, VAEPlan	810316191
ISO^DZ Aufdach-Element mit Folienflansch mit PVC, Rhenofol	810316192
ISO^DZ Aufdach-Element mit Folienflansch mit FPO, Flagon	810316193
ISO^DZ Aufdach-Element mit Folienflansch mit EVA, Evalon	810316194
ISO^DZ Aufdach-Element mit Folienflansch mit FPO, Thermoplan	810316195
ISO^DZ Aufdach-Element mit Folienflansch mit PVC, Sikaplan	810316196
ISO^DZ Aufdach-Element mit Folienflansch mit FPO, Sarnafil	810316197
ISO^DZ Aufdach-Element mit Folienflansch mit EPDM, Novoproof	810316198
ISO^NB Indach-Element H=200	822016010
ISO^NB Indach-Element H=300	823016010
ISO^NB Indach-Element H=400	824016010

DN 200
ISO^DZ Aufdach-Element mit Klebeflansch aus Alu	810320000
ISO^DZ Aufdach-Element mit Folienflansch mit PIB Rhepanol f	810320117
ISO^DZ Aufdach-Element mit Folienflansch PIB Rhepanol h	810320118
ISO^DZ Aufdach-Element mit Folienflansch Tectofin R	810320188
ISO^DZ Aufdach-Element mit Folienflansch Wolfin IB	810320189
ISO^DZ Aufdach-Element mit Folienflansch mit EVA, VAEPlan	810320191
ISO^DZ Aufdach-Element mit Folienflansch mit PVC, Rhenofol	810320192
ISO^DZ Aufdach-Element mit Folienflansch mit FPO, Flagon	810320193
ISO^DZ Aufdach-Element mit Folienflansch mit EVA, Evalon	810320194
ISO^DZ Aufdach-Element mit Folienflansch mit FPO, Thermoplan	810320195
ISO^DZ Aufdach-Element mit Folienflansch mit PVC, Sikaplan	810320196
ISO^DZ Aufdach-Element mit Folienflansch mit FPO, Sarnafil	810320197
ISO^DZ Aufdach-Element mit Folienflansch mit EPDM, Novoproof	810320198
ISO^NB Indach-Element H=200	822020010
ISO^NB Indach-Element H=300	823020010
ISO^NB Indach-Element H=400	824020010

DN 250
ISO^DZ Aufdach-Element mit Klebeflansch aus Alu	810325000
ISO^DZ Aufdach-Element mit Folienflansch mit PIB Rhepanol f	810325117
ISO^DZ Aufdach-Element mit Folienflansch PIB Rhepanol h	810325118
ISO^DZ Aufdach-Element mit Folienflansch Tectofin R	810325188
ISO^DZ Aufdach-Element mit Folienflansch Wolfin IB	810325189
ISO^DZ Aufdach-Element mit Folienflansch mit EVA, VAEPlan	810325191
ISO^DZ Aufdach-Element mit Folienflansch mit PVC, Rhenofol	810325192
ISO^DZ Aufdach-Element mit Folienflansch mit FPO, Flagon	810325193
ISO^DZ Aufdach-Element mit Folienflansch mit EVA, Evalon	810325194
ISO^DZ Aufdach-Element mit Folienflansch mit FPO, Thermoplan	810325195
ISO^DZ Aufdach-Element mit Folienflansch mit PVC, Sikaplan	810325196
ISO^DZ Aufdach-Element mit Folienflansch mit FPO, Sarnafil	810325197
ISO^DZ Aufdach-Element mit Folienflansch mit EPDM, Novoproof	810325198
ISO^NB Indach-Element H=200	822025010
ISO^NB Indach-Element H=300	823025010
ISO^NB Indach-Element H=400	824025010

Technik

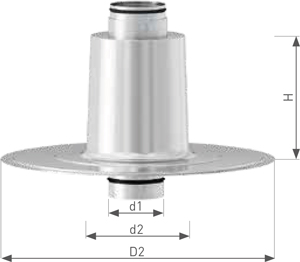

Aufdach-Flansch für Dachzentrale

ISO^DZ ADE	H	D2	d1	d2
DN 100	245	500	98,5	175
DN 125	245	500	123,5	195
DN 160	245	520	158,5	230
DN 200	245	525	198,5	264
DN 250	245	575	248,5	314

Indach-Element

ISO^DZ IDE	H1	H2	H3	d1	d2	d3	d4
DN 100	200	300	400	100	98,5	245	480
DN 125	200	300	400	125	123,5	270	505
DN 160	200	300	400	160	158,5	300	540
DN 180/200	200	300	400	200	178,5/198,5	335	580
DN 225/250	200	300	400	250	223,5/248,5	390	630
