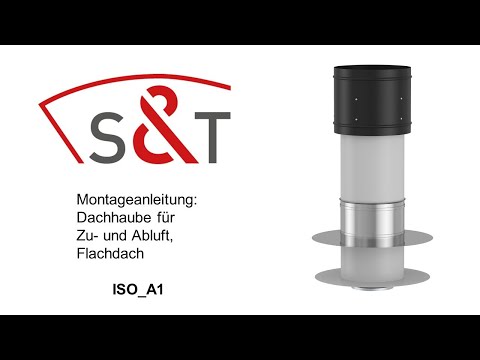

ISO A1

schulte-todt-flachdach-iso-a1



YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Eigenschaften

  • Keine Anpassarbeiten vor Ort bei unterschiedlichen Dämmstärken
  • Keine Wärmebrücken im Dämmbereich
  • Keine Schwitzwasserbildung
  • Keine Kondensatableitung erforderlich
  • Druckverlustarm
  • Nicht brennbar
  • Sturmsicher
  • Schlagregensicher
  • Isolierung: Wandstärke 40 mm
  • Für Anschluss an WFR und HT in einem System
  • Witterungs- und temperaturbeständig
  • Höchstmaß an Sicherheit für Planer, Installateure und Dachdecker
  • Bis 400 mm Dämmstärke einsetzbar

Dachneigung

zwischen 0 bis 5°

Anwendungsbereich

  • Warmdach
  • Kaltdach
  • Plusdach
  • Gründach
  • Umkehrdach

Dachandichtung

  • Bitumen
  • Folien aller Art

Nennweiten

DN 100, 125, 160, 200, 250, 315 und 355

Artikelnummern

Artikel Artikelnummer
DN 100
ISOA1 mit Klebe-Schiebeflansch aus VA 770310010
ISOA1 mit Folien-Schiebeflansch PIB Rhepanol f 770310017
ISOA1 mit Folienflansch PIB Rhepanol h 770310018
ISOA1 mit Folienflansch Tectofin R 770310088
ISOA1 mit Folienflansch Wolfin IB 770310089
ISOA1 mit Folien-Schiebeflansch EVA VAEPlan 770310091
ISOA1 mit Folien-Schiebeflansch PVC Rhenofol 770310092
ISOA1 mit Folien-Schiebeflansch FPO Flagon 770310093
ISOA1 mit Folien-Schiebeflansch EVA Evalon 770310094
ISOA1 mit Folien-Schiebeflansch FPO Thermoplan 770310095
ISOA1 mit Folien-Schiebeflansch PVC Sikaplan 770310096
ISOA1 mit Folien-Schiebeflansch FPO Sarnafil 770310097
ISOA1 mit Folien-Schiebeflansch EPDM Novoproof 770310098
ISOA1 ohne Schiebeflansch z. B. für Umkehrdach 760310010
DN 125
ISOA1 mit Klebe-Schiebeflansch aus VA 770312510
ISOA1 mit Folien-Schiebeflansch PIB Rhepanol f 770312517
ISOA1 mit Folienflansch PIB Rhepanol h 770312518
ISOA1 mit Folienflansch Tectofin R 770312588
ISOA1 mit Folienflansch Wolfin IB 770312589
ISOA1 mit Folien-Schiebeflansch EVA VAEPlan 770312591
ISOA1 mit Folien-Schiebeflansch PVC Rhenofol 770312592
ISOA1 mit Folien-Schiebeflansch FPO Flagon 770312593
ISOA1 mit Folien-Schiebeflansch EVA Evalon 770312594
ISOA1 mit Folien-Schiebeflansch FPO Thermoplan 770312595
ISOA1 mit Folien-Schiebeflansch PVC Sikaplan 770312596
ISOA1 mit Folien-Schiebeflansch FPO Sarnafil 770312597
ISOA1 mit Folien-Schiebeflansch EPDM Novoproof 770312598
ISOA1 ohne Schiebeflansch z. B. für Umkehrdach 760312510
DN 160
ISOA1 mit Klebe-Schiebeflansch aus VA 770316010
ISOA1 mit Folien-Schiebeflansch PIB Rhepanol f 770316017
ISOA1 mit Folienflansch PIB Rhepanol h 770316018
ISOA1 mit Folienflansch Tectofin R 770316088
ISOA1 mit Folienflansch Wolfin IB 770316089
ISOA1 mit Folien-Schiebeflansch EVA VAEPlan 770316091
ISOA1 mit Folien-Schiebeflansch PVC Rhenofol 770316092
ISOA1 mit Folien-Schiebeflansch FPO Flagon 770316093
ISOA1 mit Folien-Schiebeflansch EVA Evalon 770316094
ISOA1 mit Folien-Schiebeflansch FPO Thermoplan 770316095
ISOA1 mit Folien-Schiebeflansch PVC Sikaplan 770316096
ISOA1 mit Folien-Schiebeflansch FPO Sarnafil 770316097
ISOA1 mit Folien-Schiebeflansch EPDM Novoproof 770316098
ISOA1 ohne Schiebeflansch z. B. für Umkehrdach 760316010
DN 200
ISOA1 mit Klebe-Schiebeflansch aus VA 770320010
ISOA1 mit Folien-Schiebeflansch PIB Rhepanol f 770320017
ISOA1 mit Folienflansch PIB Rhepanol h 770320018
ISOA1 mit Folienflansch Tectofin R 770320088
ISOA1 mit Folienflansch Wolfin IB 770320089
ISOA1 mit Folien-Schiebeflansch EVA VAEPlan 770320091
ISOA1 mit Folien-Schiebeflansch PVC Rhenofol 770320092
ISOA1 mit Folien-Schiebeflansch FPO Flagon 770320093
ISOA1 mit Folien-Schiebeflansch EVA Evalon 770320094
ISOA1 mit Folien-Schiebeflansch FPO Thermoplan 770320095
ISOA1 mit Folien-Schiebeflansch PVC Sikaplan 770320096
ISOA1 mit Folien-Schiebeflansch FPO Sarnafil 770320097
ISOA1 mit Folien-Schiebeflansch EPDM Novoproof 770320098
ISOA1 ohne Schiebeflansch z. B. für Umkehrdach 760320010
DN 250
ISOA1 mit Klebe-Schiebeflansch aus VA 770325010
ISOA1 mit Folien-Schiebeflansch PIB Rhepanol f 770325017
ISOA1 mit Folienflansch PIB Rhepanol h 770325018
ISOA1 mit Folienflansch Tectofin R 770325088
ISOA1 mit Folienflansch Wolfin IB 770325089
ISOA1 mit Folien-Schiebeflansch EVA VAEPlan 770325091
ISOA1 mit Folien-Schiebeflansch PVC Rhenofol 770325092
ISOA1 mit Folien-Schiebeflansch FPO Flagon 770325093
ISOA1 mit Folien-Schiebeflansch EVA Evalon 770325094
ISOA1 mit Folien-Schiebeflansch FPO Thermoplan 770325095
ISOA1 mit Folien-Schiebeflansch PVC Sikaplan 770325096
ISOA1 mit Folien-Schiebeflansch FPO Sarnafil 770325097
ISOA1 mit Folien-Schiebeflansch EPDM Novoproof 770325098
ISOA1 ohne Schiebeflansch z. B. für Umkehrdach 760325010
DN 315
ISOA1 mit Klebe-Schiebeflansch aus VA 770331510
ISOA1 mit Folien-Schiebeflansch PIB Rhepanol f 770331517
ISOA1 mit Folienflansch PIB Rhepanol h 770331518
ISOA1 mit Folienflansch Tectofin R 770331588
ISOA1 mit Folienflansch Wolfin IB 770331589
ISOA1 mit Folien-Schiebeflansch EVA VAEPlan 770331591
ISOA1 mit Folien-Schiebeflansch PVC Rhenofol 770331592
ISOA1 mit Folien-Schiebeflansch FPO Flagon 770331593
ISOA1 mit Folien-Schiebeflansch EVA Evalon 770331594
ISOA1 mit Folien-Schiebeflansch FPO Thermoplan 770331595
ISOA1 mit Folien-Schiebeflansch PVC Sikaplan 770331596
ISOA1 mit Folien-Schiebeflansch EPDM Novoproof 770331598
ISOA1 ohne Schiebeflansch z. B. für Umkehrdach 760331510
DN 355
ISOA1 mit Klebe-Schiebeflansch aus VA 770335510
ISOA1 mit Folien-Schiebeflansch PIB Rhepanol f 770335517
ISOA1 mit Folienflansch PIB Rhepanol h 770335518
ISOA1 mit Folienflansch Tectofin R 770335588
ISOA1 mit Folienflansch Wolfin IB 770335589
ISOA1 mit Folien-Schiebeflansch EVA VAEPlan 770335591
ISOA1 mit Folien-Schiebeflansch PVC Rhenofol 770335592
ISOA1 mit Folien-Schiebeflansch FPO Flagon 770335593
ISOA1 mit Folien-Schiebeflansch EVA Evalon 770335594
ISOA1 mit Folien-Schiebeflansch FPO Thermoplan 770335595
ISOA1 mit Folien-Schiebeflansch PVC Sikaplan 770335596
ISOA1 mit Folien-Schiebeflansch EPDM Novoproof 770335598
ISOA1 ohne Schiebeflansch z. B. für Umkehrdach 760335510

Bei DN 200, 250, DN 315 und 355 ist das Anschlussstück integriert.

Technik

ISOA1Umkehrdach

D1 DA D3 H1 H2 H3
DN 100 380 182 210 730 600 160
DN 125 405 207 245 770 600 195
DN 160 440 242 290 820 600 245
DN 200 480 282 340 820 600 245
DN 250 530 332 400 830 600 260
DN 315 580 382 470 860 600 290
DN 355 630 432 540 890 600 320

Haubenkopf und -körper verzinkter Stahl mit hochwertiger Pulverbeschichtung
Innenrohr verzinkter Stahl mit hochwertiger Pulverbeschichtung
Dämmung A1 – nicht brennbar. Wandstärke 40 mm

ISOA1mit VA-Schiebeflansch

D1 D2 DA D3 H1 H2 H3
DN 100 380 432 182 210 730 600 160
DN 125 405 457 207 245 770 600 195
DN 160 440 493 242 290 820 600 245
DN 200 480 530 282 340 820 600 245
DN 250 530 580 332 400 830 600 260
DN 315 580 632 328 470 860 600 290
DN 355 630 683 432 540 890 600 320

Haubenkopf und -körper verzinkter Stahl mit hochwertiger Pulverbeschichtung
Innenrohr verzinkter Stahl mit hochwertiger Pulverbeschichtung
Schiebeflansch Edelstahl / Folie
Dämmung A1 – nicht brennbar. Wandstärke 40 mm

ISOA1mit Folien-Schiebeflansch

D1 D2 DA D3 H1 H2 H3
DN 100 380 410 182 210 730 600 160
DN 125 405 410 207 245 770 600 195
DN 160 440 440 242 290 820 600 245
DN 200 480 480 282 340 820 600 245
DN 250 530 530 332 400 830 600 260
DN 315 580 580 382 470 860 600 290
DN 355 630 630 432 540 890 600 320

Haubenkopf und -körper verzinkter Stahl mit hochwertiger Pulverbeschichtung
Innenrohr verzinkter Stahl mit hochwertiger Pulverbeschichtung
Schiebeflansch Edelstahl / Folie
Dämmung A1 – nicht brennbar. Wandstärke 40 mm

ISOA1Reduzierstück

Reduzierstück für WFR oder HT

A1 A2 A3 D1 Anwendung Oberfläche
DN 100 100 40 60 98,5 WFR verzinkt
DN 100 100 40 60 109 HT pulver-beschichtet

Bei DN 125 und DN 160 ist ein universelles Reduzierstück im Lieferumfang enthalten.
Bei DN 200, 250, 315 und 350 ist ein universelles Reduzierstück fest montiert.

Freie Querschnitte des Haubenkopfes

freier Leitungsquerschnitt freier Querschnitt des Haubenkopfes
DN 100 78,5 cm² 212 cm²
DN 125 122 cm² 314 cm²
DN 160 201 cm² 453 cm²
DN 200 314 cm² 669 cm²
DN 250 490 cm² 903 cm²
DN 315 779 cm² 1226 cm²
DN 355 989 cm² 1774 cm²

Anwendungsbeispiele

Das Warmdach

Das Kaltdach

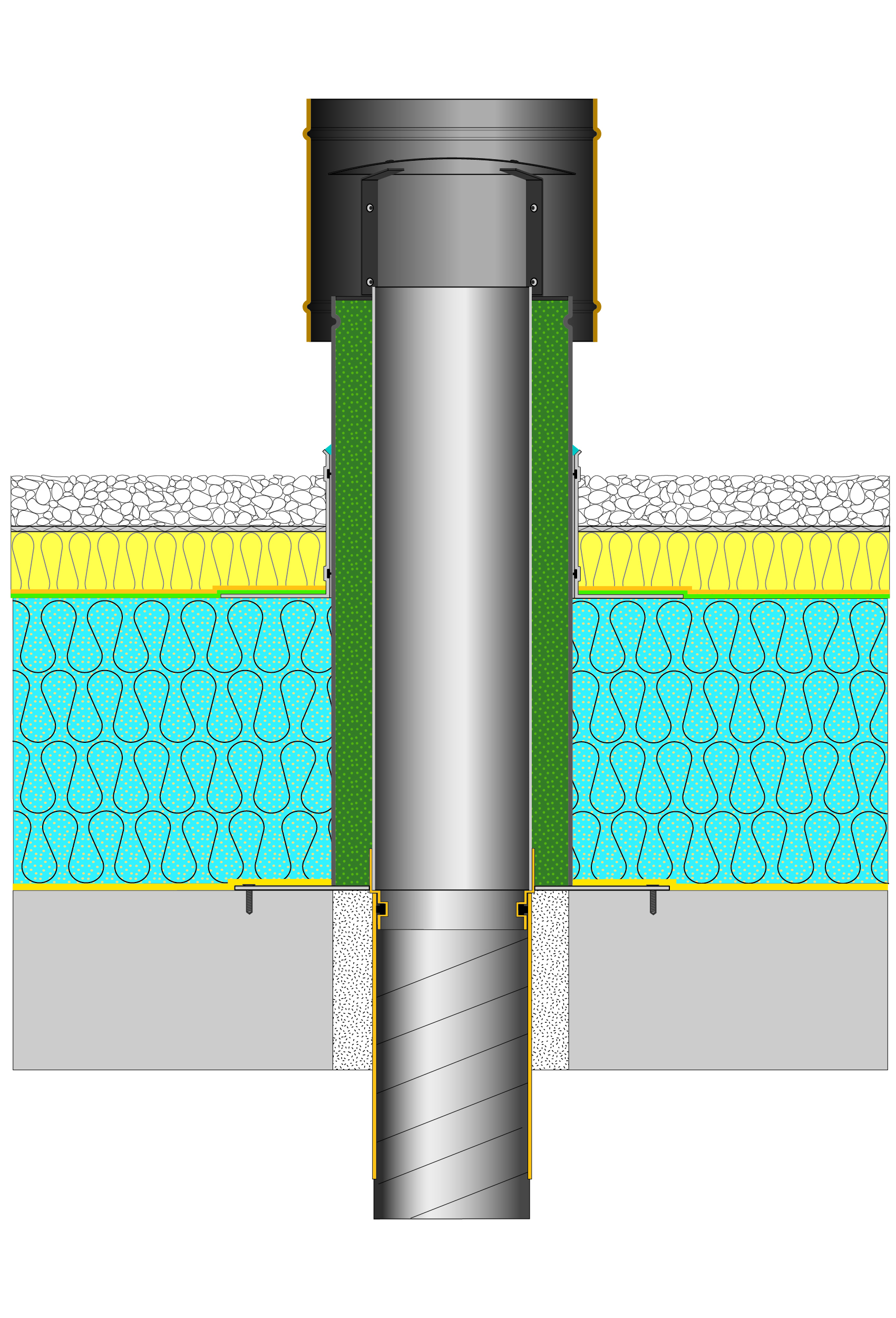

Das Plusdach

Das Umkehrdach

Das Gründach z.B. mit Betondecke

Das Gründach z.B. mit Trapezprofil
