ISO ^SK Sammelkasten

Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.

Mehr Informationen

Inhalt entsperren Erforderlichen Service akzeptieren und Inhalte entsperren

Produktdetails

Werden in einem Installationsschacht mehrere Medienleitungen wie Kabel und Rohre, Strangentlüftung und Abluftleitungen in unterschiedlichen Nennweiten zusammengeführt, so lassen sich diese durch einzelne Dachdurchführungen nicht fachgerecht durch das Dach führen. Die Lösung ist der Sammelkasten (ISO^SK) von SCHULTE & TODT. Das Produkt wurde zusammen mit Fachleuten aus dem Dachdecker- und Installateurs-Handwerk entwickelt. Er ist besonders montagefreundlich, nicht brennbar und bietet Planern, Handwerkern und Bauherrn ein Höchstmaß an Sicherheit.

Die Vorteile

Einfachste Montage für vielfältige Anwendungen
Haubenköpfe und Deckel aus verzinktem Stahlblech, pulverbeschichtet
– FleSoDur^FD-Material aus Edelstahl
Schlagregensicher und UV-Beständig
Haubenköpfe zusätzlich gedämmt – keine Kondensatbildung
Komplett nicht brennbar (außer Dichtungsmaterial)
Für Zu- und Abluft, Kabel und Rohre aus einem Installationsschacht
Flexibel in den Anschlüssen
Für geschlossene Deckendurchbrücke mit geöffnetem Kastenboden
Einfaches Verschließen des Deckendurchbruches
Für Trapezblechdächer mit festen Anschlüssen
Lieferbar in Höhen 450 mm, 600 mm und 900 mm
Lieferbar mit Anschluss an Attika (bei Bestellung angeben an welcher Seite)
Die Dämmung innerhalb des Kastens erfolgt durch eine Dämmstoffschüttung z.B. Perlite vor Ort (im Lieferumfang enthalten)
In Kombination Dachhauben, Bögen und FleSoDur^FD (Kabel- und Rohrdurchführung) lieferbar

Jetzt Sammelkasten konfigurieren

Zum Konfigurator

Einfache Montage

Leichte und flexible Montage

FleSoDur^FD Kabel, Rohre und Leitungen mit freier 360° Verlegung

Isolierte Haubenköpfe vormontiert – einfache und sichere Abdichtung der Dach- und Dichtungsbahnen durch Kapprahmen

Geöffneter Kastenboden bei geschlossenem Deckendurchbruch z. B. Betondecke

Geschlossener Kastenboden bei geöffnetem Dachdurchbruch z. B. Trapezblechdach

Ausführungsbeispiele

Bei enger Schachtbelegung

Kombinationsvielfalt

Haubenkopf für Schmutzwasser

Haubenkopf für Lüftung

Geöffneter Kastenboden bei geschlossenem Deckendurchbruch (Betondecke)

Geschlossener Kastenboden bei geöffnetem Deckendurchbruch (z.B. Trapezblechdach)

90° Bogen für Außenluft

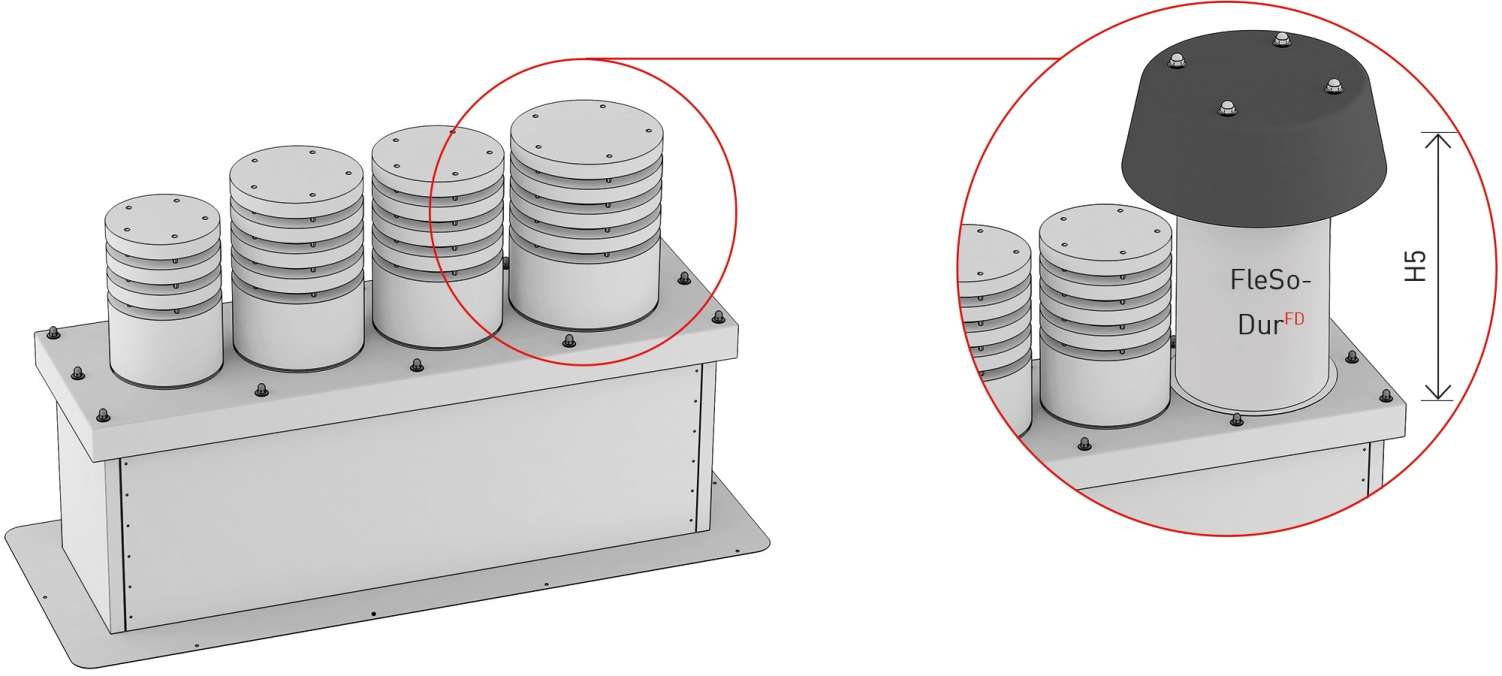

FleSoDur^FD für die sichere Durchführung von Kabel, Rohre und Leitungen mit freier 360° Verlegung

Abmessung je nach Belegung

ISO^SK Variante 1

ISO^SK Variante 2

ISO^SK Variante 3

ISO^SK Variante 4

ISO^SK Variante 5

ISO^SK Variante 6

ISO ^SK ist lieferbar in den Höhen 450 mm (H1), 600 mm (H2) und 900 mm (H3)
Sonderhöhen auf Anfrage.
Jeder Haubenkopf (H4) kann durch einen FleSoDur^FD-Kopf ersetzt werden.

Gehäuse je nach Belegung mit Bogen 90°

	A1	A2	A3	B1	B2	B3	H1	H2	H3
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[Ømm]	[Ømm]	[Ømm]
ISO^SK Variante 1	340	390	540	340	390	540	450	600	900
ISO^SK Variante 2	600	650	800	340	390	540	450	600	900
ISO^SK Variante 3	750	800	950	340	390	540	450	600	900
ISO^SK Variante 4	900	950	1100	340	390	540	450	600	900
ISO^SK Variante 5	1050	1100	1250	340	390	540	450	600	900
ISO^SK Variante 6	1200	1250	1400	340	390	540	450	600	900

	A/Ø	H4/L (Lüftung)	H4/H T (Schmutzwasser)	H5/FleSoDur^FD
	[mm]	[mm]	[mm]	[mm]
DN 100	185	305	195	575
DN 125	210	305	195	–
DN 160	245	360	195	597
DN 200	285	360	195	–
DN 250	335	360	195	–

ISO^SK mit Bogen
Der ISO^SK richtet sich nach den baulichen
Gegebenheiten – nicht umgekehrt.
Der 90° Bogen kann an der ersten und letzten,
aber auch an zweiten oder dritten Position platziert werden

Gehäuse je nach Belegung mit Bogen 90°

	B1	B2	B3	H1	H2	H3
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]
DN 100	340	390	540	325	100	140
DN 125	340	390	540	363	125	140
DN 160	340	390	540	415	160	140
DN 180	340	390	540	445	180	140
DN 200	340	390	540	475	200	140
DN 250	340	390	540	555	250	140
