Dachhaube mv plus WRG

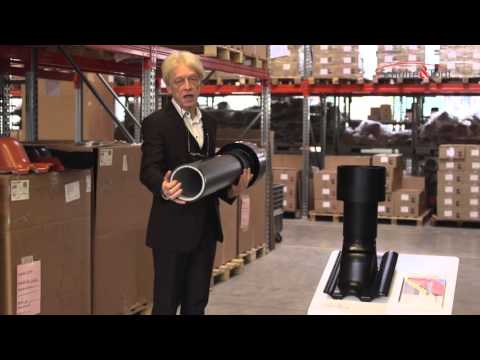

Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
Produktdetails
Die Dachhaube mv plus WRG wurde speziell für die kontrollierte Wohnraumlüftung entwickelt. Der Haubenkopf ist komplett gedämmt und geschlossen, sodass keine Nässe und Kälte angezogen werden können. Darüber hinaus ist das gesamte Haubenrohr mit einem EPS-Styroporrohr ausgekleidet. Dadurch entsteht im unteren, schwer zugänglichen Sparrenbereich keine Wärmebrücke und im oberen Bereich, oberhalb des Daches, kein Kondensat.
Nennweiten
DN 160 mit Reduzierung auf DN 150
Farben
schwarz und naturrot
Artikelnummern
| Artikel | Farbe | Artikelnummer |
| DN 160/125 | ||
| Dachhaube mv plus WRG (inkl. PE-Reduzierung auf DN 125) | schwarz | 140212510 |
| Dachhaube mv plus WRG (inkl. PE-Reduzierung auf DN 125) | naturrot | 140212520 |
| DN 160/150 | ||
| Dachhaube mv plus WRG (inkl. PE-Reduzierung auf DN 150) | schwarz | 140216010 |
| Dachhaube mv plus WRG (inkl. PE-Reduzierung auf DN 150) | naturrot | 140216020 |
Technik
Freie Luftströmung – äußerst druckverlustarm
Die strömungsoptimierten Dachhauben weisen eine äußerst druckverlustarme Wirkungsweise auf, der Lufttransport erfolgt weitgehend widerstandsfrei. Hierbei wirken sich die großzügigen Querschnittsreserven der Haubenköpfe vorteilhaft aus. Bei jeweils gleicher Nennweite sind die freien Querschnitte des Oberrohres und des Haubenkopfes immer deutlich größer, als die der anzuschließenden Lüftungsleitungen.
| Nennweite | freier Leitungsquerschnitt | freier Querschnitt des Haubenkopfes – mv plus WRG |
| DN 160 | 176 cm² | 410 cm² |
Wetterfest – sicher bei Schlagregen
Die aerodynamisch gestalteten Haubenköpfe der Dachhauben mv und mv plus bieten – neben der jeweils äußerst druckverlustarmen Strömungscharakteristik – gleichzeitig Sicherheit vor Schlagregen und Schneeeintrieb, wobei die mv plus WRG zusätzlich durch seinen gedämmten und geschlossenen Haubenkopf vor Regen und Nässe schützt.
| Nennweite | Material mv plus WRG |
| DN 160 | PP/PE |
PP: Polypropylen
PE: Polyethylen (Unterrohr DN 160)
Revision mühelos möglich
Obere Kopfhälfte – nur für Revisionszwecke abnehmbar
In einigen Bundesländern müssen die Be- und Entlüftungsanlagen von außen regelmäßig z. B. durch den Schornsteinfegermeister für Revisionen zugänglich sein. Zu diesem Zweck kann die Haubenkappe ohne Werkzeug geöffnet werden.
Dachhaube mv plus
| A | D | E | G | D1 | d | d1 | |
| DN 160 | 1110 | 325 | 180 | 25 | 265 | 138 | 166 |
Downloads
Ausschreibungstexte zum Download
Alle Ausschreibungstexte finden Sie auf ausschreiben.de, einer herstellerunabhängigen Plattform für Planer und Architekten.
