RSG – Rauch-Schutz-Gehäuse
Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
Produktdetails
- Das RSG ist Rauchsperre und T-Stück in einem Bauteil, besteht aus Stahlblech (verzinkt) und A1 Materialien
- Dieses Bauteil verhindert die Rauchübertragung in untere Geschosse
- Keine Querschnittsverengung der luftführenden Haupt- und Nebenleitung und keine zusätzlichen Druckverluste
- Auch mit mehreren Anschlüssen (max. 3 Anschlüsse) in unterschiedlichen Dimensionen lieferbar
- Alle Bauteile aus nicht brennbaren Materialien
- Das RSG selbst trägt nicht zur Rauchentstehung oder Weiterleitung bei
- Leichte Montage
- In Kombination mit unserem zugelassenen Deckenschott ST-ADW (Z-41.3-689) wird Brandschutz und Rauchschutz aus einer Hand realisiert
„Lüftung von Bädern und Spülaborten ohne Außenfenster“ so bezeichnet in der DIN 18017 Blatt 1 in der Ausgabe vom März 1960.
Nennweiten
DN 100, DN 125, DN 140, DN 160, DN 180 und DN 200

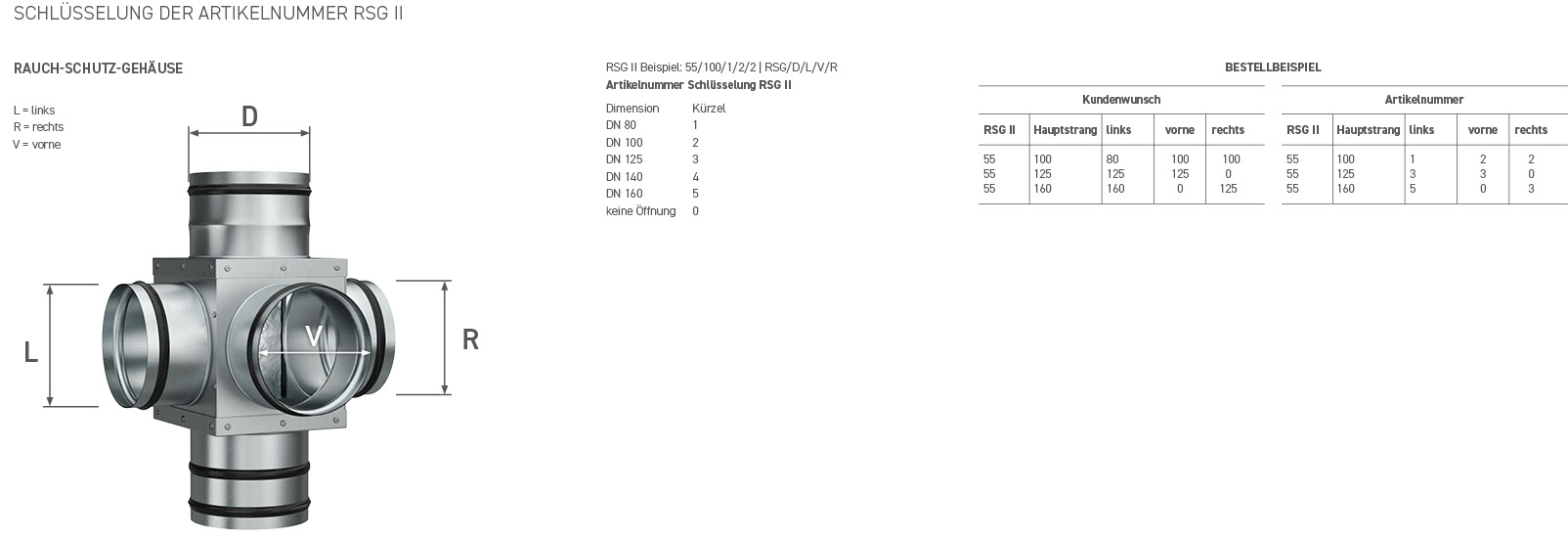

Artikelnummern
| Art.-Nr. | Strang senkrecht |
Öffnung vorne |
Öffnung links/rechts |
| 50100000 | 100 | keine | s. optionale Seitenöffnungen |
| 50100800 | 100 | 80 | s. optionale Seitenöffnungen |
| 50100100 | 100 | 100 | s. optionale Seitenöffnungen |
| Optionale Seitenöffnungen links | |||
| 50100080li | 80 | separat dazu bestellen | |
| Optionale Seitenöffnungen rechts | |||
| 50100080re | 80 | separat dazu bestellen | |
| 50125000 | 125 | keine | s. optionale Seitenöffnungen |
| 50125800 | 125 | 80 | s. optionale Seitenöffnungen |
| 50125100 | 125 | 100 | s. optionale Seitenöffnungen |
| 50125125 | 125 | 125 | s. optionale Seitenöffnungen |
| Optionale Seitenöffnungen links | |||
| 50125080li | 80 | separat dazu bestellen | |
| 50125100li | 100 | separat dazu bestellen | |
| Optionale Seitenöffnungen rechts | |||
| 50125080re | 80 | separat dazu bestellen | |
| 50125100re | 100 | separat dazu bestellen | |
| 50140000 | 140 | keine | s. optionale Seitenöffnungen |
| 50140800 | 140 | 80 | s. optionale Seitenöffnungen |
| 50140100 | 140 | 100 | s. optionale Seitenöffnungen |
| 50140125 | 140 | 125 | s. optionale Seitenöffnungen |
| 50140140 | 140 | 140 | s. optionale Seitenöffnungen |
| Optionale Seitenöffnungen links | |||
| 50140080li | 80 | separat dazu bestellen | |
| 50140100li | 100 | separat dazu bestellen | |
| 50140125li | 125 | separat dazu bestellen | |
| Optionale Seitenöffnungen rechts | |||
| 50140080re | 80 | separat dazu bestellen | |
| 50140100re | 100 | separat dazu bestellen | |
| 50140125re | 125 | separat dazu bestellen | |
| 50160000 | 160 | keine | s. optionale Seitenöffnungen |
| 50160800 | 160 | 80 | s. optionale Seitenöffnungen |
| 50160100 | 160 | 100 | s. optionale Seitenöffnungen |
| 50160125 | 160 | 125 | s. optionale Seitenöffnungen |
| 50160140 | 160 | 140 | s. optionale Seitenöffnungen |
| 50160160 | 160 | 160 | s. optionale Seitenöffnungen |
| Optionale Seitenöffnungen links | |||
| 50160080li | 80 | separat dazu bestellen | |
| 50160100li | 100 | separat dazu bestellen | |
| 50160125li | 125 | separat dazu bestellen | |
| 50160140li | 140 | separat dazu bestellen | |
| Optionale Seitenöffnungen rechts | |||
| 50160080re | 80 | separat dazu bestellen | |
| 50160100re | 100 | separat dazu bestellen | |
| 50160125re | 125 | separat dazu bestellen | |
| 50160140re | 140 | separat dazu bestellen | |
| 50180000 | 180 | keine | s. optionale Seitenöffnungen |
| 50180800 | 180 | 80 | s. optionale Seitenöffnungen |
| 50180100 | 180 | 100 | s. optionale Seitenöffnungen |
| 50180125 | 180 | 125 | s. optionale Seitenöffnungen |
| 50180140 | 180 | 140 | s. optionale Seitenöffnungen |
| 50180160 | 180 | 160 | s. optionale Seitenöffnungen |
| 50180180 | 180 | 180 | s. optionale Seitenöffnungen |
| Optionale Seitenöffnungen links | |||
| 50180080li | 80 | separat dazu bestellen | |
| 50180100li | 100 | separat dazu bestellen | |
| 50180125li | 125 | separat dazu bestellen | |
| 50180140li | 140 | separat dazu bestellen | |
| 50180160li | 160 | separat dazu bestellen | |
| Optionale Seitenöffnungen rechts | |||
| 50180080re | 80 | separat dazu bestellen | |
| 50180100re | 100 | separat dazu bestellen | |
| 50180125re | 125 | separat dazu bestellen | |
| 50180140re | 140 | separat dazu bestellen | |
| 50180160re | 160 | separat dazu bestellen | |
| 50200000 | 200 | keine | s. optionale Seitenöffnungen |
| 50200800 | 200 | 80 | s. optionale Seitenöffnungen |
| 50200100 | 200 | 100 | s. optionale Seitenöffnungen |
| 50200125 | 200 | 125 | s. optionale Seitenöffnungen |
| 50200140 | 200 | 140 | s. optionale Seitenöffnungen |
| 50200160 | 200 | 160 | s. optionale Seitenöffnungen |
| 50200180 | 200 | 180 | s. optionale Seitenöffnungen |
| 50200200 | 200 | 200 | s. optionale Seitenöffnungen |
| Optionale Seitenöffnungen links | |||
| 50200080li | 80 | separat dazu bestellen | |
| 50200100li | 100 | separat dazu bestellen | |
| 50200125li | 125 | separat dazu bestellen | |
| 50200140li | 140 | separat dazu bestellen | |
| 50200160li | 160 | separat dazu bestellen | |
| 50200180li | 180 | separat dazu bestellen | |
| Optionale Seitenöffnungen rechts | |||
| 50200080re | 80 | separat dazu bestellen | |
| 50200100re | 100 | separat dazu bestellen | |
| 50200125re | 125 | separat dazu bestellen | |
| 50200140re | 140 | separat dazu bestellen | |
| 50200160re | 160 | separat dazu bestellen | |
| 50200180re | 180 | separat dazu bestellen | |
Downloads
Ausschreibungstexte zum Download
Alle Ausschreibungstexte finden Sie auf ausschreiben.de, einer herstellerunabhängigen Plattform für Planer und Architekten.
