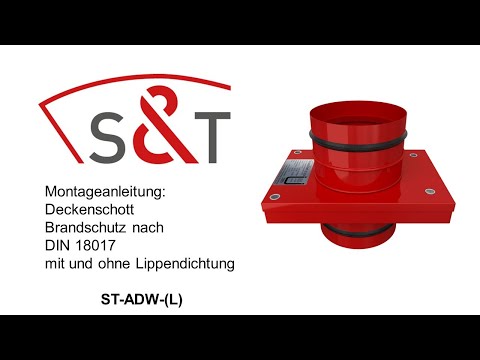

ST-ADW – Absperrvorrichtung Decke und Wand

Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.

Mehr Informationen

Inhalt entsperren Erforderlichen Service akzeptieren und Inhalte entsperren

Produktdetails

Absperrvorrichtung entsprechend DIN 18017-3 für Decken und Schachtwände
Sicherheit im Brandschutz rettet Leben

  • Montagefreundlich unter, in, auf der Decke
  • Keine Wartungsauflagen
  • Reinigungsfähig
  • Kleine und kompakte Bauform
  • Anwenderfreundliche Bauform
  • Langlebig durch Korrosionsschutz
  • Lageunabhängiger Einbau
  • Geringer Platzbedarf
  • Keine Transportsicherung
  • Keine zusätzlichen Befestigungmaterialien erforderlich

Zulassungsnummer Z-41.3-689

Die Absperrvorrichtung vom Typ ST-ADW wird in den Baugrößen DN 80, DN 100, DN 125, DN 140, DN 160, DN 180 und DN 200 mm hergestellt. Die Absperrvorrichtungen bestehen im Wesentlichen aus einem zweiteiligen, pulverbeschichteten Gehäuse aus Stahlblech, einem Verschlusselement, einem Auslöseelement, einem Schutzrohr gegen Verschmutzung des inneren Gehäuses. Bei Überschreiten der Auslösetemperatur von 72°C löst diese die Auslöseeinrichtung aus und das Verschlusselement wird durch die Zugfeder in die Stellung zugezogen. Letzteres ist der geforderte Schnellverschluss.

Nennweiten

DN 80, DN 100, DN 125, DN 140, DN 160, DN 180 und DN 200

Artikelnummern

Artikel Artikelnummer

DN 80

Absperrvorrichtung für Decke und Wand – wartungsfrei

53080200

DN 100

Absperrvorrichtung für Decke und Wand – wartungsfrei

53100200

DN 125

Absperrvorrichtung für Decke und Wand – wartungsfrei

53125200

DN 140

Absperrvorrichtung für Decke und Wand – wartungsfrei

53140200

DN 160

Absperrvorrichtung für Decke und Wand – wartungsfrei

53160200

DN 180

Absperrvorrichtung für Decke und Wand – wartungsfrei

53180200

DN 200

Absperrvorrichtung für Decke und Wand – wartungsfrei

53200200

Technik: Maßzeichnung

Angabe in mm ST-ADW DN 80 ST-ADW DN 100 ST-ADW DN 125 ST-ADW DN 140 ST-ADW DN 160 ST-ADW DN 180 ST-ADW DN 200
D 78 98 123 138 158 178 198
L 166 190 219 238 262 286 310
B 114 136 163 180 202 224 246
H 148 148 148 148 148 148 148
H1 26 26 26 26 26 26 26
H2 72 72 72 72 72 72 72
H3 50 50 50 50 50 50 50

Technik: Lageunabhängige Montage

Funktionsbeschreibung der Absperrvorrichtung

Verschlusselement durch Schmelzsicherung gehalten

Schließvorgang von oben nach unten

Nach Auslösung zieht die Federkraft das Verschlusselement zu

Schließvorgang von unten nach oben

Absperrvorrichtung in geschlossener Stellung

Schließvorgang von der Seite

Technik: Einbau in Geschoss- und Holzbalkendecken

Einbau ST-ADW unter, in oder oberhalb von feuerwiderstandsfähigen Geschossdecken

150 mm dicke Decken aus Porenbeton oder Beton. Hohlräume sind mit Mörtel, der Mörtelgruppe II oder III nach DIN 1053-1 oder Beton, zu verschließen.

  1. „Unter“ der Decke
  2. „In“ der Decke
  3. „Oberhalb“ der Decke

Vorbereitung des Wechsels für den Einbau in, unmittelbar auf oder unmittelbar unter Holzbalkendecken F30-B

  1. In den oben angegebenen Abständen sind Querbalken einzubringen (Wechsel)
  2. In dem Durchbruch sind Befestigungswinkel mit den Abmessungen 40/40 mm und einer max. Länge von 80 mm anzubringen. Alternativ können dies auch Drahtstifte (Nägel) max. 100 mm sein

Einbau ST-ADW an oder außerhalb von Wandungen von klassifizierten Schächten oder Lüftungsleitungen

Mit nachgewiesener Feuerwiderstandsdauer von min. 30 Minuten und einer Mindestdicke von 24 mm. Hohlräume sind mit Mörtel, der Mörtelgruppe II oder III nach DIN 1053-1 oder mit Gipsmörtel, zu verschließen.

  1. „In“ der Wand
  2. „Auf“ der Wand
  3. „Außerhalb“ der Wand

Technik: Einbau in Poren- oder Betondecken

Absperrvorrichtung nach DIN 18017 – 3 „Lüftung von Bädern und
Toilettenräumen ohne Außenfenster“ ST‑ADW DN 80 – 200 mit der Zulassungsnummer Z-41.3-689: Deckeneinbau ST-ADW
(Mindestdeckenstärke 150 mm, Beton F30 – F90)

  1. Unmittelbar unter der Decke
  2. Innerhalb der Decke
  3. Unmittelbar auf der Decke

Einbausituation bei Kernborhrung unter der Decke

Angabe in mm ST-ADW DN 80 ST-ADW DN 100 ST-ADW DN 125 ST-ADW DN 140 ST-ADW DN 160 ST-ADW DN 180 ST-ADW DN 200
Anschlussdurchmesser 80 100 125 140 160 180 200
Kernbohrung(≥) 120 140 165 180 200 220 240

Einbausituation bei Kernborhrung auf der Decke

Angabe in mm ST-ADW DN 80 ST-ADW DN 100 ST-ADW DN 125 ST-ADW DN 140 ST-ADW DN 160 ST-ADW DN 180 ST-ADW DN 200
Anschlussdurchmesser 80 100 125 140 160 180 200
Kernbohrung(≥) 160 180 205 220 240 260 280

Einbausituation bei Kernbohrungen oder Deckendurchbrüchen in der Decke

Angabe in mm ST-ADW DN 80 ST-ADW DN 100 ST-ADW DN 125 ST-ADW DN 140 ST-ADW DN 160 ST-ADW DN 180 ST-ADW DN 200
Anschlussdurchmesser 80 100 125 140 160 180 200
Deckendurchbruch (ca.) 200 x 140 225 x 170 55 x 200 275 x 215 300 x 240 320 x 260 340 x 280

Technik: Einbau in Holzbalkendecken F30-B

Absperrvorrichtung nach DIN 18017 – 3 „Lüftung von
Bädern und Toilettenräumen ohne Außenfenster“ ST‑ADW DN 80 – 200 mit der Zulassungsnummer Z-41.3-689: Deckeneinbau
ST-ADW (Mindestdeckenstärke 150 mm)

  1. Unmittelbar unter der Decke
  2. Innerhalb der Decke
  3. Unmittelbar auf der Decke

Einbausituation in einem Wechsel unter der Decke

Angabe in mm ST-ADW DN 80 ST-ADW DN 100 ST-ADW DN 125 ST-ADW DN 140 ST-ADW DN 160 ST-ADW DN 180 ST-ADW DN 200
Anschlussdurchmesser 80 100 125 140 160 180 200
Breite des Wechsels (≥) 180 x ?? 200 x ?? 225 x ?? 240 x ?? 260 x ?? 280 x ?? 300 x ??

Einbausituation in einem Wechsel auf der Decke

Angabe in mm ST-ADW DN 80 ST-ADW DN 100 ST-ADW DN 125 ST-ADW DN 140 ST-ADW DN 160 ST-ADW DN 180 ST-ADW DN 200
Anschlussdurchmesser 80 100 125 140 160 180 200
Breite des Wechsels (≥) 200 x 140 225 x 170 255 x 200 275 x 215 300 x 240 320 x 260 340 x 280

Einbausituation in einem Wechsel in der Decke

Angabe in mm ST-ADW DN 80 ST-ADW DN 100 ST-ADW DN 125 ST-ADW DN 140 ST-ADW DN 160 ST-ADW DN 180 ST-ADW DN 200
Anschlussdurchmesser 80 100 125 140 160 180 200
Breite des Wechsels (≥) 210 x ?? 235 x ?? 260 x ?? 280 x ?? 300 x ?? 320 x ?? 345 x ??

Downloads


Broschüre Brandschutz

Flyer Brandschutz

Flyer ST-ADW-L

Montageanleitung ST-ADW

Zulassung ST-ADW

Brandschutzzertifikat
ST-ADW-L
mit Lippendichtung

Übereinstimmungserklärung
ST-ADW

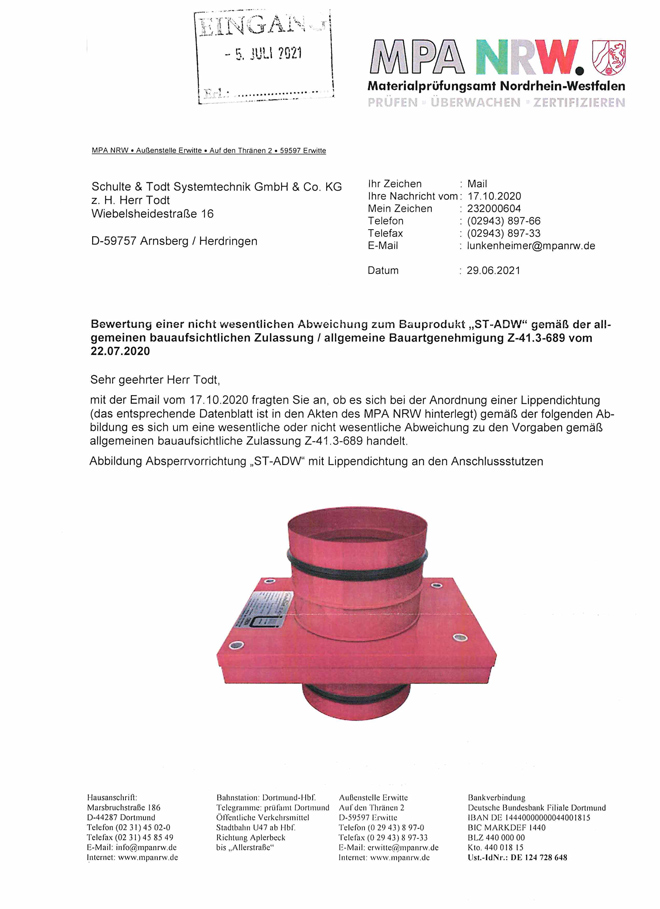

Gutachten RSG
