ST-ADW-L – Absperrvorrichtung Decke und Wand mit Lippendichtung
Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
Produktdetails
Absperrvorrichtung entsprechend DIN 18017-3 für Decken und Schachtwände
Sicherheit im Brandschutz rettet Leben
- Montagefreundlich unter, in, auf der Decke
- Keine Wartungsauflagen
- Reinigungsfähig
- Kleine und kompakte Bauform
- Anwenderfreundliche Bauform
- Langlebig durch Korrosionsschutz
- Lageunabhängiger Einbau
- Geringer Platzbedarf
- Keine Transportsicherung
- Keine zusätzlichen Befestigungmaterialien erforderlich
- Mit Lippendichtung, entspricht der Dichtheitsklasse „D“
- Kein zusätzliches Abkleben an den Stoßverbindungen mehr erforderlich
Zulassungsnummer Z-41.3-689 Die Absperrvorrichtung vom Typ ST-ADW-L wird in den Baugrößen DN 80, DN 100, DN 125, DN 140, DN 160, DN 180 und DN 200 mm hergestellt. Die Absperrvorrichtungen bestehen im Wesentlichen aus einem zweiteiligen, pulverbeschichteten Gehäuse aus Stahlblech, einem Verschlusselement, einem Auslöseelement, einem Schutzrohr gegen Verschmutzung des inneren Gehäuses. Bei Überschreiten der Auslösetemperatur von 72°C löst diese die Auslöseeinrichtung aus und das Verschlusselement wird durch die Zugfeder in die Stellung zugezogen. Letzteres ist der geforderte Schnellverschluss.
Nennweiten
DN 80, DN 100, DN 125, DN 140, DN 160, DN 180 und DN 200
Artikelnummern
Artikel | Artikelnummer |
DN 80 | |
Absperrvorrichtung für Decke und Wand – wartungsfrei | 53080200L |
DN 100 | |
Absperrvorrichtung für Decke und Wand – wartungsfrei | 53100200L |
DN 125 | |
Absperrvorrichtung für Decke und Wand – wartungsfrei | 53125200L |
DN 140 | |
Absperrvorrichtung für Decke und Wand – wartungsfrei | 53140200L |
DN 160 | |
Absperrvorrichtung für Decke und Wand – wartungsfrei | 53160200L |
DN 180 | |
Absperrvorrichtung für Decke und Wand – wartungsfrei | 53180200L |
DN 200 | |
Absperrvorrichtung für Decke und Wand – wartungsfrei | 53200200L |
Technik: Maßzeichnung
Angabe in mm | ST-ADW-L DN 80 | ST-ADW-L DN 100 | ST-ADW-L DN 125 | ST-ADW-L DN 140 | ST-ADW-L DN 160 | ST-ADW-L DN 180 | ST-ADW-L DN 200 |
---|---|---|---|---|---|---|---|
D | 78 | 98 | 123 | 138 | 158 | 178 | 198 |
L | 166 | 190 | 219 | 238 | 262 | 286 | 310 |
B | 114 | 136 | 163 | 180 | 202 | 224 | 246 |
H | 148 | 148 | 148 | 148 | 148 | 148 | 148 |
H1 | 26 | 26 | 26 | 26 | 26 | 26 | 26 |
H2 | 72 | 72 | 72 | 72 | 72 | 72 | 72 |
H3 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
Technik: Lageunabhängige Montage
Funktionsbeschreibung der Absperrvorrichtung
Verschlusselement durch Schmelzsicherung gehalten
Schließvorgang von oben nach unten
Nach Auslösung zieht die Federkraft das Verschlusselement zu
Schließvorgang von unten nach oben
Absperrvorrichtung in geschlossener Stellung
Schließvorgang von der Seite
Technik: Einbau in Geschoss- und Holzbalkendecken
Einbau ST-ADW-L unter, in oder oberhalb von feuerwiderstandsfähigen Geschossdecken
150 mm dicke Decken aus Porenbeton oder Beton. Hohlräume sind mit Mörtel, der Mörtelgruppe II oder III nach DIN 1053-1 oder Beton, zu verschließen.
- „Unter“ der Decke
- „In“ der Decke
- „Oberhalb“ der Decke
Vorbereitung des Wechsels für den Einbau in, unmittelbar auf oder unmittelbar unter Holzbalkendecken F30-B
- In den oben angegebenen Abständen sind Querbalken einzubringen (Wechsel)
- In dem Durchbruch sind Befestigungswinkel mit den Abmessungen 40/40 mm und einer max. Länge von 80 mm anzubringen. Alternativ können dies auch Drahtstifte (Nägel) max. 100 mm sein

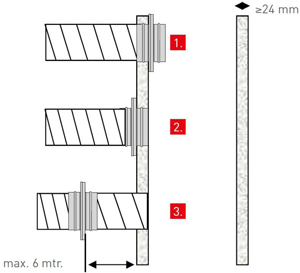

Einbau ST-ADW-L an oder außerhalb von Wandungen von klassifizierten Schächten oder Lüftungsleitungen
Mit nachgewiesener Feuerwiderstandsdauer von min. 30 Minuten und einer Mindestdicke von 24 mm. Hohlräume sind mit Mörtel, der Mörtelgruppe II oder III nach DIN 1053-1 oder mit Gipsmörtel, zu verschließen.
- „In“ der Wand
- „Auf“ der Wand
- „Außerhalb“ der Wand
Technik: Einbau in Poren- oder Betondecken
Absperrvorrichtung nach DIN 18017 – 3 „Lüftung von Bädern und
Toilettenräumen ohne Außenfenster“ ST‑ADW-L DN 80 – 200 mit der Zulassungsnummer Z-41.3-689: Deckeneinbau ST-ADW-L
(Mindestdeckenstärke 150 mm, Beton F30 – F90)
- Unmittelbar unter der Decke
- Innerhalb der Decke
- Unmittelbar auf der Decke
Einbausituation bei Kernborhrung unter der Decke
Angabe in mm | ST-ADW-L DN 80 | ST-ADW-L DN 100 | ST-ADW-L DN 125 | ST-ADW-L DN 140 | ST-ADW-L DN 160 | ST-ADW-L DN 180 | ST-ADW-L DN 200 |
---|---|---|---|---|---|---|---|
Anschlussdurchmesser | 80 | 100 | 125 | 140 | 160 | 180 | 200 |
Kernbohrung(≥) | 120 | 140 | 165 | 180 | 200 | 220 | 240 |
Einbausituation bei Kernborhrung auf der Decke
Angabe in mm | ST-ADW-L DN 80 | ST-ADW-L DN 100 | ST-ADW-L DN 125 | ST-ADW-L DN 140 | ST-ADW-L DN 160 | ST-ADW-L DN 180 | ST-ADW-L DN 200 |
---|---|---|---|---|---|---|---|
Anschlussdurchmesser | 80 | 100 | 125 | 140 | 160 | 180 | 200 |
Kernbohrung(≥) | 160 | 180 | 205 | 220 | 240 | 260 | 280 |
Einbausituation bei Kernbohrungen oder Deckendurchbrüchen in der Decke
Angabe in mm | ST-ADW-L DN 80 | ST-ADW-L DN 100 | ST-ADW-L DN 125 | ST-ADW-L DN 140 | ST-ADW-L DN 160 | ST-ADW-L DN 180 | ST-ADW-L DN 200 |
---|---|---|---|---|---|---|---|
Anschlussdurchmesser | 80 | 100 | 125 | 140 | 160 | 180 | 200 |
Deckendurchbruch (ca.) | 200 x 140 | 225 x 170 | 55 x 200 | 275 x 215 | 300 x 240 | 320 x 260 | 340 x 280 |
Technik: Einbau in Holzbalkendecken F 30-B, F60-B, F90-B
Absperrvorrichtung nach DIN 18017 – 3 „Lüftung von
Bädern und Toilettenräumen ohne Außenfenster“ ST‑ADW-L DN 80 – 200 mit der Zulassungsnummer Z-41.3-689: Deckeneinbau
ST-ADW-L (Mindestdeckenstärke 150 mm)
- Unmittelbar unter der Decke
- Innerhalb der Decke
- Unmittelbar auf der Decke
Einbausituation in einem Wechsel unter der Decke
Angabe in mm | ST-ADW-L DN 80 | ST-ADW-L DN 100 | ST-ADW-L DN 125 | ST-ADW-L DN 140 | ST-ADW-L DN 160 | ST-ADW-L DN 180 | ST-ADW-L DN 200 |
---|---|---|---|---|---|---|---|
Anschlussdurchmesser | 80 | 100 | 125 | 140 | 160 | 180 | 200 |
Breite des Wechsels (≥) | 180 x ?? | 200 x ?? | 225 x ?? | 240 x ?? | 260 x ?? | 280 x ?? | 300 x ?? |
Einbausituation in einem Wechsel auf der Decke
Angabe in mm | ST-ADW-L DN 80 | ST-ADW-L DN 100 | ST-ADW-L DN 125 | ST-ADW-L DN 140 | ST-ADW-L DN 160 | ST-ADW-L DN 180 | ST-ADW-L DN 200 |
---|---|---|---|---|---|---|---|
Anschlussdurchmesser | 80 | 100 | 125 | 140 | 160 | 180 | 200 |
Breite des Wechsels (≥) | 200 x 140 | 225 x 170 | 255 x 200 | 275 x 215 | 300 x 240 | 320 x 260 | 340 x 280 |
Einbausituation in einem Wechsel in der Decke
Angabe in mm | ST-ADW-L DN 80 | ST-ADW-L DN 100 | ST-ADW-L DN 125 | ST-ADW-L DN 140 | ST-ADW-L DN 160 | ST-ADW-L DN 180 | ST-ADW-L DN 200 |
---|---|---|---|---|---|---|---|
Anschlussdurchmesser | 80 | 100 | 125 | 140 | 160 | 180 | 200 |
Breite des Wechsels (≥) | 210 x ?? | 235 x ?? | 260 x ?? | 280 x ?? | 300 x ?? | 320 x ?? | 345 x ?? |
